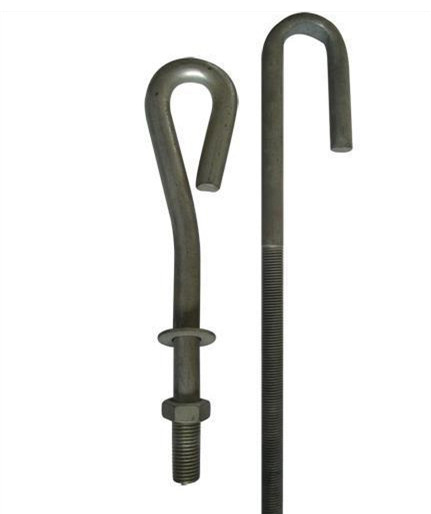

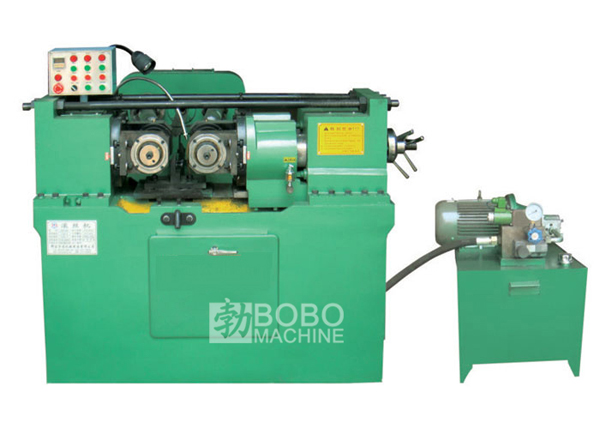

A máquina laminadora de rosca com alimentação lateral, adota o processo de forjamento a frio, a rosca do parafuso tem mais força de tração em relação ao segmento do processo de corte. Esta máquina de rolamento é utilizada para formar rosca de parafuso na barra de aço, até um certo comprimento.
Dados técnicos principaisModelo | Z28-40 | Z28-80 | Z28-150 | Z28-200 | Z28-250 | Z28-500 | Z28-650 |
Pressão máx. do rolo | 80KN | 150KN | 180KN | 200KN | 280KN | 500KN | 650KN |
Diâmetro da rosca | Φ5-Φ30mm | Φ5-Φ42mm | Φ5-Φ50mm | Φ5-Φ60mm | Φ5-Φ90mm | Φ5-Φ100mm | Φ5-Φ120mm |
Passo de rosca | 1-2mm | 1-3mm | 1-3.5mm | 1-4mm | 1-6mm | 1-10mm | 1-15mm |
Diâmetro do rolo | Φ120-Φ170mm | Φ120-Φ240mm | Φ120-Φ170mm | Φ150-Φ270mm | Φ150-Φ300mm | Φ150-Φ300mm | Φ300-Φ410mm |
Velocidade do eixo | 34-72 r/min | 36-78 r/min | 36-78 r/min | 16-90 r/min | 16-90 r/min | 16-90 r/min | 16-90 r/min |
Potência ativa | 4kw | 4kw | 5.5kw | 11kw | 15kw | 18kw | 22kw |
Energia hidráulica | 2.2kw | 2.2kw | 2.2kw | 4kw | 5.5kw | 6.5kw | 7.5kw |
Potência de refrigeração | 90w | 100w | 125w | 125w | 125w | 125w | 125w |
Comprimento da rosca | Comprimento de alimentação | Comprimento de alimentação | Comprimento de alimentação | Comprimento de alimentação | Comprimento de alimentação | Comprimento de alimentação | Comprimento de alimentação |
Unidade de peso | 1100±50kg | 1400±50kg | 1700±50kg | 2300±50kg | 3000±50kg | 5000±50kg | 6100±50kg |
Dimensões | 1480*1500*1050mm | 1500*1380*1140mm | 1600*1550*1445mm | 1700*1850*1550mm | 2450*1780*1670mm | 2450*2000*2000mm | 2300*2540*2700mm |
